Детали женской одежды




Конструкция двухшовного рукава

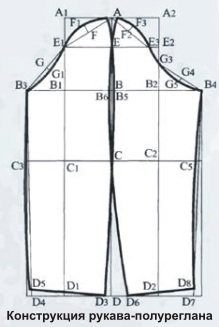

Построение верхней части рукава

Строим вертикаль через точку А.

АВ = А8В2 (величина с чертежа полочки пальто) - 3 см.

(Пример: 19 см - 3 см = 16 см.)

АС = длина руки до локтя (Дрл ).

(Пример: 31 см.)

AD = длина рукава (Др ) + прибавка.

(Пример: 58 см + 2 см = 60 см.)

АА 1 = АА2 = (обхват плеча (Оп) + прибавка) / 4.

(Пример: (26 см + 14 см) /4 = 10 см.)

А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2.

АЕ = АВ / 3 + 1 см. (Пример: 16 см / 3 + 1 см = 6,3 см.)

(Пример: (26 см + 14 см) /4 = 10 см.) А1А2 = Е1Е2 = В1В2 = С1С2 = D1D2. АЕ = АВ / 3 + 1 см. (Пример: 16 см / 3 + 1 см = 6,3 см.) В1ВЗ= ВВ1 -2 см. (Пример: 10 см - 2 см = 8 см.) B3G = 1/2 B3E1. GG1 = 0,8 см. E1F = 1/2E1A. FF1 =1,6 см. ААЗ = 1 см.

Проводим линию оката задней части рукава по точкам ВЗ G1 Е 1 F1 A3.

BB 5 = 0,5 см. DD3 = 1,2 см.

Проводим линию верхнего шва задней

части рукава по точкам A3 В5С D3.

D3D4 = 1/2 ширины рукава внизу + 1 см.

(Пример: 30 см / 2 + 1 см = 16 см.)

Проводим отрезок B3D4.

D4D5 = 1 см.

Проводим линию низа по точкам D3 D5.

Откладываем на локтевой линии точку СЗ на расстоянии 0,4 см от точки пересечения с отрезком B3D4.

Проводим линию нижнего шва задней половинки по точкам ВЗ СЗ D5.

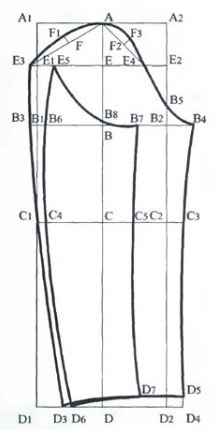

Построение задней части рукава


Построение задней части рукава

В2В4 = ВВ 2 - 1 см. (Пример: 10 см - 1 см = 9 см.) E3F2 = 1/2 ЕЗА. F2F3 = 1,3cm. G4B4 = 1/2 B4G3. G4G5 = 0,5 см. АА 4 = 1 см.

Проводим линию оката передней части рукава по точкам В 4 G5 G3 ЕЗ F3 А4.

ВВ 6 = 0,5 см.

DD6 = 3,5 см.

Проводим линию верхнего шва передней части рукава по точкам А4 В6С D6.

D6D7 = 1/2 ширины рукава внизу - 1 см.

(Пример: 30 см / 2 - 1 см = 14 см.)

Проводим отрезок B4D7.

D7D8 = 1,2cm.

Проводим линию низа по точкам D6 D8.

Откладываем на локтевой линии точку СЗ на расстоянии 0,6 см от точки пересечения с отрезком B4D7.

Проводим линию нижнего шва передней части рукава по точкам В 4 С5 D8.
